口服液灌装生产线控制系统的设计与仿真

1、按下启动按钮，运行指示灯亮，系统进入运行状态。

2、传送带先启动，当SQ1检测到瓶子到来，传送带停止。延时2秒后，灌装阀门打开，灌装设备开始灌装。5秒后灌装阀门关闭，重启传送带。当称重检测SQ2检测到瓶子到来，传送带停止，开始称重。输入称重值后，按下称重按钮，如果输入的称重值大于或等于700.正品个数加1.如果输入的称重值小于700.次品个数加1.如果正品个数或次品个数都没有达到24个，则启动传送带，重复上述过程。如果正品个数或次品个数都达到24个，则启动蜂鸣器报警，正品个数或次品个数恢复0.报警时间到重复上述过程。

3、按下停止按钮，灌装动作停止，重新按下启动按钮后，继续灌装动作。

4、按下复位按钮，系统进入初始化状态。

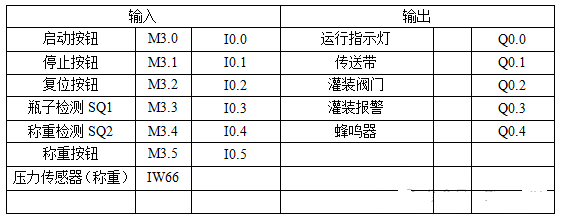

IO分配

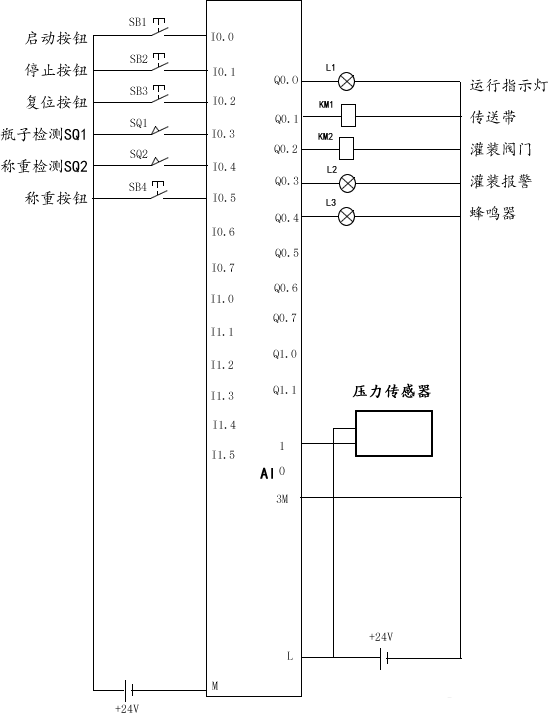

电气原理图

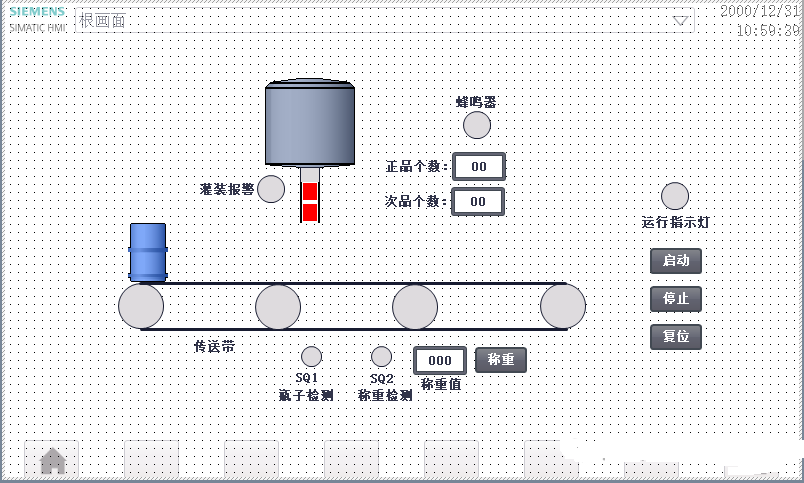

组态设计图

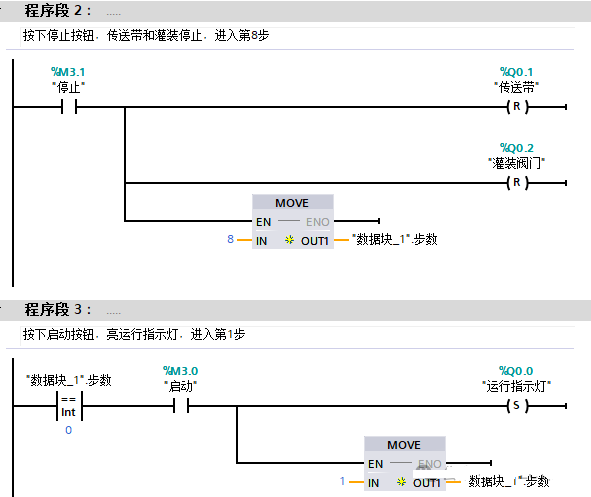

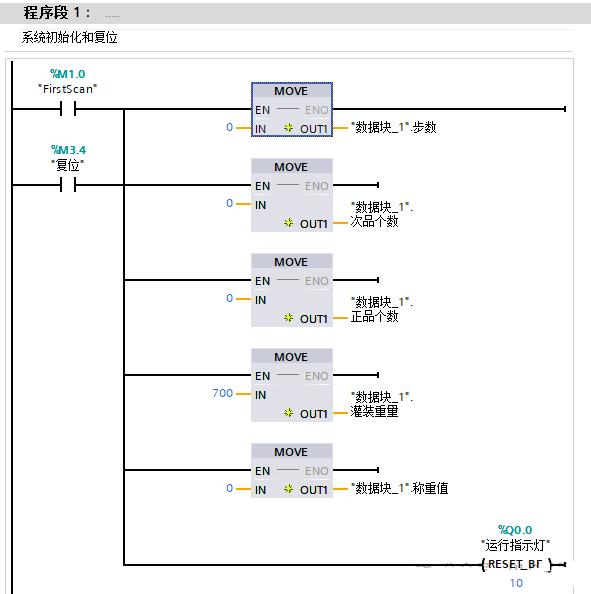

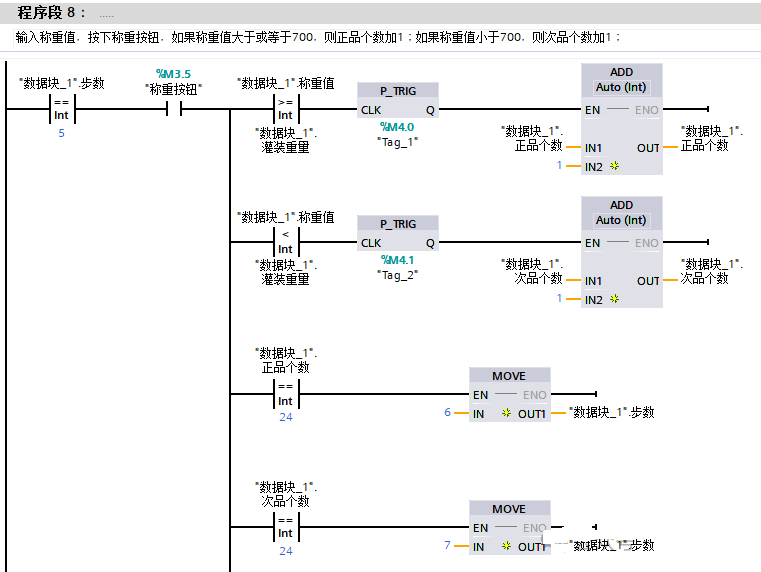

源程序
